terminal-emulator

Terminal emulator
Terminal emulator(Terminal software)


  • Terminal emulator 란?

      • 터미널 에뮬레이터(Terminal emulator)는 컴퓨터 터미널의 기능을 에뮬레이트하는 프로그램이다.

      Terminal emulator는 컴퓨터 터미널 기능을 수행하는 별도의 장치 대신에 PC 등에서 Software로 기존 컴퓨터 터미널과 동일한 기능(작업)을 실행 한다.

    • Terminal emulator를 사용하면 Terminal software를 실행하는 컴퓨터(PC 등)에서 명령 줄 또는 그래픽 인터페이스를 사용하여 원격 컴퓨터에 액세스 할 수 있다.
    • Terminal emulator를 사용하여 다른 컴퓨터의 파일에 액세스하거나 원격 컴퓨터의 응용 프로그램을 실행할 수 있다.
    • Terminal emulator는 호스트(Host)와 원격 PC 간의 파일 전송을 가능하다. 보안을 위하여 두 컴퓨터 간의 통신은 암호화 네트워크 프로토콜 인 SSH (Secure Shell) 등를 사용하여 수행 할 수 있다.
    • 인터넷 통신 기능이 없는 AVR Microcontroller는 Terminal emulator와 시리얼포트를 이용한 Serial 통신으로 접속 하고,
    • 인터넷 통신(TCP/IP(Transmission Control Protocol/Internet Protocol)) 기능이 있는 Raspberry pi는 Terminal emulator와 SSH 통신을 이용(Telnet 등 다른 프로토콜을 사용할 수 있지만 보안 문제 등을 고려하여 현재는 SSH 프로토콜을 사용하는 것이 일반적임)하여 접속한다.

  • Tera Term

      • Term Term은 Open source로 구현 된 터미널 에뮬레이터 프로그램 이다. DEC VT100에서 DEC VT382까지 다양한 유형의 컴퓨터 터미널을 에뮬레이션 할 수 있고, Telnet, SSH 와 직렬 포트 연결을 지원 한다. 또한 내장 된 매크로 스크립팅 언어 와 기타 유용한 플러그인을 포함하고 있다.

    • Tera Term 설치 하기
    • Tera Term을 사용한 Serial 통신
      • Tera Term을 설치하고 처음 실행하면 아래 와 같이 "Tera Term: 새 연결" 창이 열린다. Tera Term이 실행 중인 경우에는 "Tera Term: 새 연결" 창은 File 메뉴(메뉴(F))에서 새로 만들기(N)... 명령을 사용하여 열 수 있다.

        • Serial 통신을 위한 "Tera Term: 새 연결" 창 예

      • Serial 통신을 하고자 하는 경우 이 창에서 "시리얼(E)"을 선택 하고, Serial 통신에 사용 할 장치를 선택 하기 위한 Drop-down list(포트(R):)에서 연결하고자 하는 장치의 포트번호를 선택하고 "확인" 버튼을 Click 한다. 만약 연결하려는 장치의 포트번호를 모르는 경우에는 PC의 장치 관리자에서 연결하려는 장치의 포트번호를 확인하여 사용 한다.
      • 장치의 포트번호를 확인 하기
        • 제어판 -> 하드웨어 및 소리 -> 장치 관리자를 선택하면 장치 관리자 창이 열린다.
        • 이 창의 "포트(COM & LPT)"에서 사용하고자 하는 장치의 COM 포트 번호를 확인 한다.
      • Tera Term 설정(Setup)하기
        • 시리얼포트 설정하기
          • Tera Term을 실행하고 "설정 -> 시리얼포트(E)... "를 선택하면 시리얼포트 설정 창이 열린다.
          • 이 창에서 사용하고자 하는 장치의 UART 통신 설정과 일치 하게 설정 한다.
        • 기타 설정
          • 글꼴 설정: 글꼴, 글꼴 스타일, 크기를 설정 한다.
          • 터미널 설정: 터미널 크기, 줄바꿈, 터미널 ID, Coding, Locale 등을 설정 한다.
        • 설정 저장하기
          • 현재 설정을 설정 이름을 부여하여 저장하면 이 설정을 Restore 하여 쉽게 이용 할 수 있다.
          • 설정 -> 저장하기... 을 선택 하면 설정 저장을 위한 창이 열린다. 이 창에서 설정 이름을 입력하고 저장 한다.
        • 설정 가져오기
          • 설정 -> 가져오기... 을 선택 하면 설정을 Restore 하기 위한 창이 열린다. 이 창에서 가져오기 할 설정 이름을 선택하고 열기를 Click 한다.
    • Tera Term을 사용한 SSH(Secure Shell) 통신
      • Tera Term을 실행하고 "메뉴(F) -> 새로 만들기(N)... "를 실행하면 아래 와 같이 "Tera Term: 새 연결" 창이 열린다.

        • "SSH(Secure Shell) 통신을 위한 Tera Term: 새 연결" 창 예

      • SSH 통신을 하고자 하는 경우 이 창에서 TCP/IP와 SSH를 선택(Telnet은 보안상의 문제로 현재는 거의 사용하지 않는다.) 하고, "호스트(T):" Box에 연결하고자하는 장치의 IP Address를 입력(또는 선택) 하고 "OK" 버튼을 Click 하면 "SSH 인증" 창이 열린다. 이 창에서 연결 하려는 장치의 "사용자 이름" 과 "암호(P):"를 입력하고, "일반텍스트 암호 로그임(L)" 을 체크 한 다음 "OK" 버튼을 Click 하면 해당 장치에 연결 된다.

        • SSH 통신을 위한 "SSH 인증" 창 예


  • PuTTY

      • PuTTY는 Windows를 위한 다목적 터미널 프로그램으로 Telnet, SSH, raw socket 연결과 직렬 포트 연결을 지원 한다.

    • PuTTY 설치 하기
      • PuTTY를 https://www.putty.org/에서 Download 하여 설치(putty.exe를 Download 받은 경우 별도의 설치 없이 적당한 폴더에 저장하고 실행)한다.
    • PuTTY을 사용한 SSH(Secure Shell Protocol) 통신
      • PuTTY를 실행 한다. PuTTY를 실행하면 "PuTTY Configuration" 창이 열리고 "Session" 이 선택된 상태가 된다.
      • "PuTTY Configuration" 창 "Connection type"에서 SSH을 선택 하고, "Host Name(or IP address)"에 연결하고자 하는 장치의 Host Name(또는 IP address)를 입력하고 "Open" 버튼을 Click 한다.

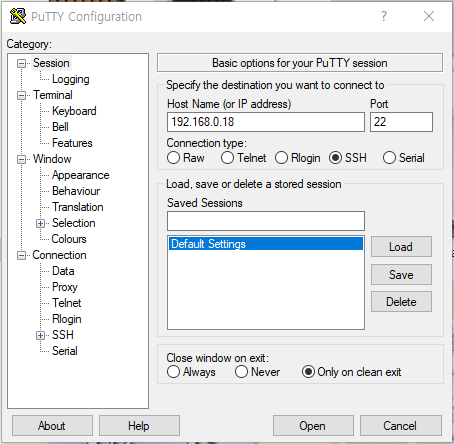

        • "PuTTY Configuration" 창 예

      • 이 컴퓨터로 부터 장치에 처음 연결하는 경우에는 아래와 같이 SSH Key를 Putty의 Cache에 저장 할 것인가? 를 묻는 "PuTTY Security Alert" 창이 열리게 된다. SSH 통신에서는 보안을 위하여 SSH Key를 사용하기 때문에 "Yes" 버튼을 Click 하여야 한다. SSH Key는 한번만 저장하면 되기 때문에 이 컴퓨터에서 동일한 장치에 연결 할 경우 "PuTTY Security Alert" 창은 다음 부터는 열리지 않고 바로 장치에 접속 된다.
      • PuTTY와 장치가 정상적으로 연결되면 장치로 부터 아래와 같은 login 메세지가 PuTTY에 출력 된다.

        • login as:

      • login name을 입력하면 장치로 부터 아래와 같은 password 입력 메세지가 PuTTY에 출력 된다.

        • password:

      • password 가 정상적으로 입력되면 아래 그림의 예와 같이 장치로 부터 메세지가 출력되고 장치에 명령을 입력할 수 있게 된다.

        • PuTTY를 사용하여 Raspberry pi에 Login 한 예

      • 자주 사용하는 장치를 위한 Session 저장 하기
        • 윗 예와 같이 Session 설정을 입력한 다음 "Saved Sessions" 항에 Session 이름을 입력하고 "Save" 버튼을 Click 하면 현재 Session의 설정이 저장되고, Default Settings 문자 아래에 Session 이름이 표시 된다.
        • 저장된 Session 설정을 사용 하고자 하는 경우에는 사용하려는 Session 이름을 선택하고 "Load" 버튼을 Click 한다.
        • Load된 설정을 확인 하고, "Open" 버튼을 Click 하여 장치와 연결 한다.
    • PuTTY을 사용한 Serial 통신
      • PuTTY를 실행 한다. PuTTY를 실행하면 "PuTTY Configuration" 창이 열리고 "Session" 이 선택된 상태가 된다.
      • "PuTTY Configuration" 창 "Connection type"에서 "Serial"을 선택 하고, "Serial Line"에 연결하고자 하는 장치의 COM Port 번호(예: COM6)를 입력하고, "Speed"에 Serial Port의 Baud rate를 입력 한 다음 "Open" 버튼을 Click 한다.
      • Serial Port 연결을 위한 설정(Session)도 SSH 통신의 예와 같이 "Saved Sessions"에 저장 하고 Load 하여 사용 할 수 있다.

        • PuTTY을 사용한 Serial 통신 연결 예


  • OC_Console

      • OC_Console은 초보자가 쉽게 사용 할 수 있는 직렬 포트 연결만 지원하는 가장 간단한 Console 프로그램 이다. OC_Console은 COM1 부터 COM10 번 까지(10개 포트)만 지원 한다.

    • OC_Console 설치 하기
      • https://elmicro.com/de/occonsole.html에서 occonsole_v30.zip File을 Download 하여 적당한 위치에 압축을 풀고 실행(설치 절차 없이 occonsole.exe File을 실행) 한다.
    • OC_Console을 사용한 Serial 통신
      • occonsole.exe 를 실행 한다.
      • "Setting... " 명령을 Click 하면 Setting... 창이 열린다.
      • 이 창에서 필요한 설정을 선택 하고 "OK" 버튼을 Click 하면 설정이 저장 되고, 실행(연결) 된다.

        • OC-Console 창 예

        OC-Console "Setting... " 창 예
