atmega128-interfacing

Device interface and control
  AVR과 다른 장치의 Interfacing

    이 장에서는 Embedded Computer(Controller)에 장치를 연결(Interface) 하고, 장치를 제어 하는 프로그램(Device driver)을 작성 하는 능력을 배양 하기 위하여 자주 사용 되는 장치의 실제 예를 들어 설명 한다.


  • DC Motor 제어를 위한 구성도와 프로그램 예
  • Servo Motor 제어를 위한 구성도와 프로그램 예
  • Android Bluetooth 환경을 이용한 AVR Controller 제어
  • DC Motor Car(Two Wheel) 만들기
  • 후륜 구동 DC Motor car
  • AVR과 다른 장치(DC Motor, Servo Motor, Android Bluetooth)의 Interfacing 관련 페이지 보기

  • DC Motor 제어를 위한 구성도와 프로그램 예

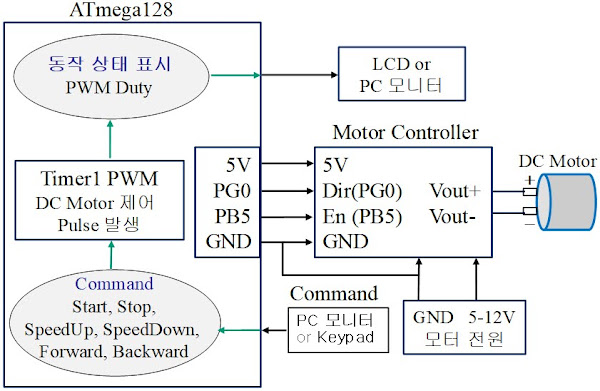

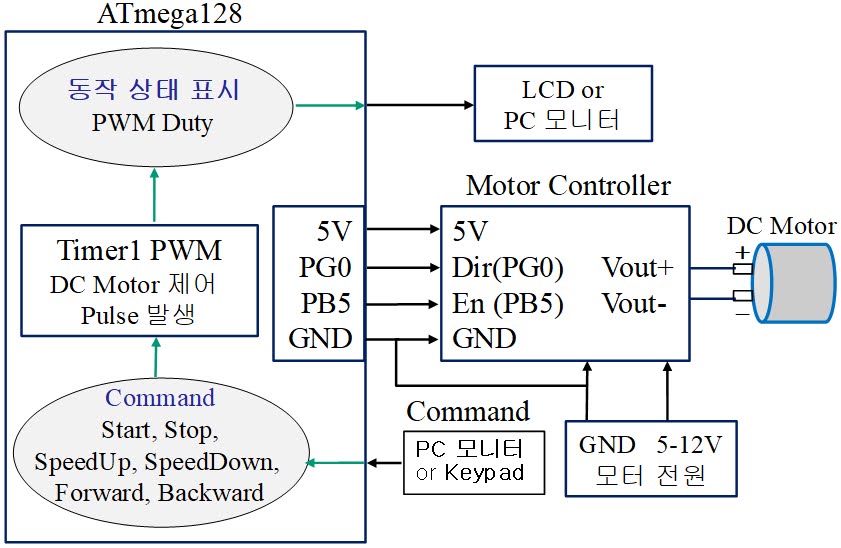

    • DC Motor 제어를 위한 구성도
    • Dual Full-Bridge Driver L298 : L298.pdf
    • DC Motor 제어 보오드 회로 예: DC_Motor_controller.pdf
    • DC Motor 제어 프로그램(AvrStudio 4 개발 환경) 예: cho_DC_motor_control_basic.zip
    • 실험을 위한 회로 구성
      • PC와 AVR 사이에 UART 통신선을 연결한다.
        • 컴퓨터(USB --> UART(RS232) 변환 모듈)의 RXD와 Atmega128의 TXD0(PE1)를 연결한다.
        • 컴퓨터(USB --> UART(RS232) 변환 모듈)의 TXD와 Atmega128의 RXD0(PE0)를 연결한다.
        • 컴퓨터(USB --> UART(RS232) 변환 모듈)의 GND와 Atmega128의 GND를 연결한다.

          • 주: 컴퓨터에 Serial Port가 없는 경우 "USB --> UART(RS232) 변환 모듈"를 사용(USB Port를 Serial Port로 변환)하여 연결한다. 개발보드에 따라서는 "USB --> UART(RS232) 변환 모듈"을 내장하고 있는 경우가 많기 때문에 본인이 사용하는 개발보드에서 확인 하여야 한다.

          참고자료: USB - Serial 변환 모듈

      • AVR에 LCD display module의 신호를 연결한다.
        • LCD 제어 신호(RS, R/W, Enable)를 연결한다.
        • LCD Data 신호(Data0, Data1, Data2, Data3)를 연결한다.
        • Contrast adjustment 선을 연결한다.
          • GND: LCD 모듈 1번 핀
          • Vdd: LCD 모듈 2번 핀
          • Contrast adjustment: LCD 모듈 2번 핀. 5 에서 10K 가변저항을 사용하여 "LCD 모듈 4Bit Interface 예"와 같이 연결한다.

            • 주: 처음 LCD display module을 연결한 경우에는 Contrast adjustment 가변저항을 조정하여 LCD에 문자가 잘 보이도록 하여야 한다.

          참고자료: LCD Module을 사용 하여 Data Bit를 4Bit만 사용한 Interfacing 예(Port A 사용)

      • AVR에 Keypad를 연결한다.

        • 참고자료: Keypad Interfacing

      • 위 "DC Motor 제어를 위한 구성도"를 참고하여 Motor controller와 DC Motor 연결한다.
        • AVR PB5 <-> Motor controller Enable 신호를 연결한다.
        • AVR PG0 <-> Motor controller Direction 신호를 연결한다.
        • AVR 5V, GND <-> Motor controller 5V, GND 신호를 연결한다.
        • 필요한 경우 Motor controller에 모터 구동 전원를 연결한다.
        • Motor controller에 모터를 연결한다.
    • 실험 방법
      • cho_DC_motor_control_basic.zip or ms7_DC_motor_control_basic.zip 파일을 Download하여 압축을 해제하고 Project를 Build 한다.
      • cho_DC_motor_control_basic.hex or ms7_DC_motor_control_basic.hex를 개발 보드에 Upload 한다.
      • 모니터 프로그램(예: OC-Console, Tera Term)을 설치(이미 설치되어 있는 경우에는 실행만 하면됨)하고 실행 한다.
      • 모니터 프로그램에서 필요한 설정(Serial Port와 Baudrate 등을 설정)을 한다.
      • 실험:
        • 개발 보드의 Reset SW를 누르면 모니터와 LCD에 모터 제어에 필요한 명령을 설명하는 메세지와 현재 명령(Command: )과 PwmDuty(PwmDuty: )가 출력된다.
        • 명령을 입력하면 실행 결과가 모니터와 LCD에 출력된다.

          • 주: 명령 입력 장치는 모니터 프로그램 또는 Keypad를 사용(gnu_sciutil.c 에서 선택)할 수 있다. 기본은 모니터에서 명령을 입력하도록 설정되어 있다.

        • 모니터 프로그램에서 명령 입력하기: gnu_sciutil.c에 있는 SCI_InChar() 함수에서 return rx0_char(); 이 실행되도록 설정한다.
        • Keypad에서 명령 입력하기: gnu_sciutil.c에 있는 SCI_InChar() 함수에서 return get_key(); 이 실행되도록 설정한다.

  • Servo Motor 제어를 위한 구성도와 프로그램 예

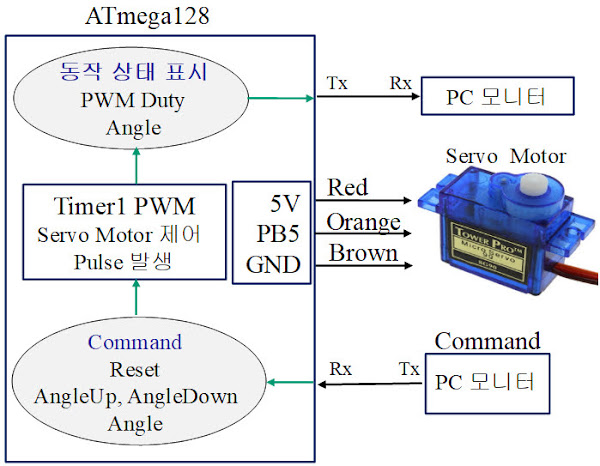

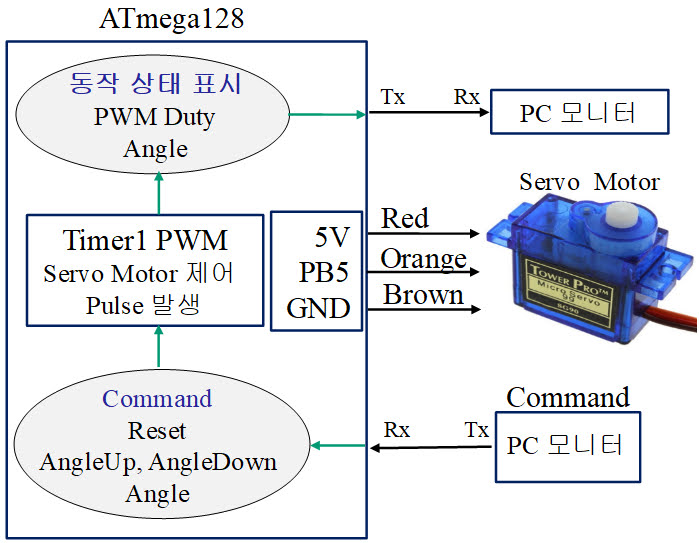

    • Servo Motor 제어 구성도

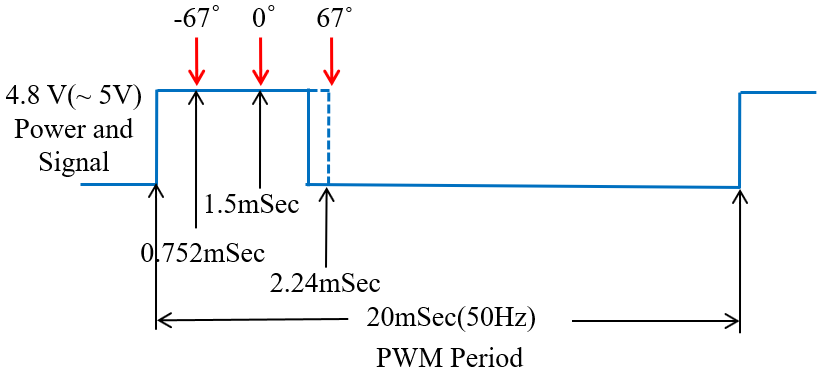

    • Servo Motor SG90의 제어 신호(Timming 과 Angle)

      • 주: 0°: 1500uSec, 90 ↔ 1000uSec , Duty(uSec) = 1500uSec + (angle * 125 / 90)

    • Servo Motor 제어 프로그램(AvrStudio 4 개발 환경) 예: cho_servo_motor_control_basic.zip
    • Microchip Studio 개발 환경을 이용한 프로그램 예: ms7_servo_motor_control_basic.zip
    • Servo Motor 제어 프로그램(Studio 7을 사용한 cpp 프로그램) 예: cho_servo_motor_control_cpp.zip
    • 실험을 위한 회로 구성
      • PC와 AVR 사이에 UART 통신선을 연결한다.
        • 컴퓨터(USB --> UART(RS232) 변환 모듈)의 RXD와 Atmega128의 TXD0(PE1)를 연결한다.
        • 컴퓨터(USB --> UART(RS232) 변환 모듈)의 TXD와 Atmega128의 RXD0(PE0)를 연결한다.
        • 컴퓨터(USB --> UART(RS232) 변환 모듈)의 GND와 Atmega128의 GND를 연결한다.

          • 주: 컴퓨터에 Serial Port가 없는 경우 "USB --> UART(RS232) 변환 모듈"를 사용(USB Port를 Serial Port로 변환)하여 연결한다. 개발보드에 따라서는 "USB --> UART(RS232) 변환 모듈"을 내장하고 있는 경우가 많기 때문에 본인이 사용하는 개발보드에서 확인 하여야 한다.

          참고자료: USB - Serial 변환 모듈

      • 위 "Servo Motor 제어를 위한 구성도"를 참고하여 AVR과 Servo Motor를 연결한다.
        • AVR PB5 <-> Servo Motor 제어 신호(보통 Orange 색 선을 사용)를 연결한다.
        • AVR 5V <-> Servo Motor 5V(보통 Red 색 선을 사용)를 연결한다.
        • AVR GND <-> Servo Motor GND(보통 Brown 색 선을 사용)를 연결한다.
    • 실험 방법
      • cho_servo_motor_control_basic.zip or ms7_servo_motor_control_basic.zip 파일을 Download하여 압축을 해제하고 Project를 Build 한다.
      • cho_servo_motor_control_basic.hex or servo_motor_control_basic.hex를 개발 보드에 Upload 한다.
      • 모니터 프로그램(예: OC-Console, Tera Term)을 설치(이미 설치되어 있는 경우에는 실행만 하면됨)하고 실행 한다.
      • 모니터 프로그램에서 필요한 설정(Serial Port와 Baudrate 등을 설정)을 한다.
      • 실험:
        • 개발 보드의 Reset SW를 누르면 모니터에 Servo Motor 제어에 필요한 명령을 설명하는 메세지가 출력된다.

          • 주: 한글이 바르게 출력되도록 하기 위하여는 터미널 프로그램(예: Tera Term)의 터미널 설정에서 Coding을 UTF-8으로 설정하여야 한다.

        • 모니터 프로그램에서 명령을 입력하면 실행 결과가 모니터에 출력된다.

          • 주: 명령을 입력하는 함수(SCI_InSDec_OP_code())는 일반적인 연산에 사용하는 함수를 사용하여 약간 복잡하다. 본인이 간단한 rx0_char() 함수를 만들어 이용하여도 된다.


  • Android Bluetooth 환경을 이용한 AVR Controller 제어

    • 이 예는 Bluetooth 통신을 이용 하여 휴대폰과 AVR Controller 사이에 Serial 통신 기능을 구현 하고, 휴대폰을 이용 하여 AVR Controller를 제어 하는 예 이다.

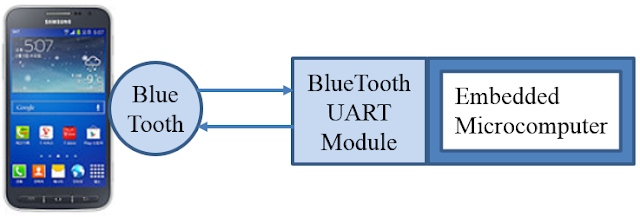

    • Bluetooth 통신( PC <-> 휴대폰) 시스템 구성도

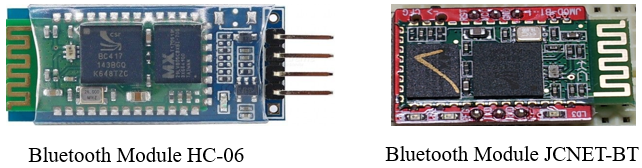

    • Bluetooth Module 예
    • 실험 환경 설정
      • Android Phone에 BlueTerm(Bluetooth 통신을 지원 하는 터미널 프로그램)을 설치 한다.
      • 개발 보오드에 Bluetooth 모듈 설치 하기

          • 개발 보오드(UART1 사용)와 Bluetooth 모듈 사이에 아래와 같이 전원과 UART 통신에 필요한 신호를 연결 한다.

        • 개발 보오드 VCC(5V) -> Bluetooth 모듈 VCC(5V)
        • 개발 보오드 GND -> Bluetooth 모듈 GND
        • 개발 보오드 RxD(PD2) <-> Bluetooth 모듈 TxD
        • 개발 보오드 TxD(PD3) <-> Bluetooth 모듈 RxD
      • Bluetooth 모듈 Baud rate
        • 블루투스 모듈에 따라 미리 설정된 Baud rate 가 다르기 때문에 확인 하여야 한다.
        • 블루투스 모듈과 통신에 사용 하는 개발 보오드 UART 모듈(여기서는 UART1을 사용 하였음)의 Baud rate는 블루투스 모듈에 미리 설정 되어 있는 Baud rate와 일치 하도록 설정 하여야 한다.
          • 아래 휴대폰과 개발 보오드 사이의 문자 통신 실험인 경우 예:
            • cho_uart_bluetooth_basic.zip을 다운로드 하여 cho_uart_init.c File에서 UART1(UART0는 개발 보오드에서 사용 한다.)의 Baud rate 값을 블루투스 모듈 Baud rate 값으로 설정 하여야 한다.
            • 예: HC-06 모듈: 9600, JMOD-BT-1 모듈: 115200
    • 휴대폰에 블루투스 모듈 등록 하기
      • 개발 보오드의 전원을 연결 하면 Bluetooth 모듈의 전원 LED가 점멸 한다.
      • 휴대폰에서 블루투스 -> 검색을 하면 연결 가능한 디바이스 목록에 디바이스 이름이 표시 된다.(예: HC-06 , JCNET-BT 등)
      • 연결 할 디바이스을 선택(예: HC-06 , JCNET-BT 등) 하고 Pin 번호(Default: 1234 or 0000)를 입력 한다.
    • 휴대폰에서 블루투스 모듈 연결 하기
      • 블루투스 통신에 사용할 앱(Apps)을 선택(Blue Term) 하여 실행 한다.
      • Connect device 명령을 실행 하면 연결 가능한 디이바이스가 표시 된다.
      • 연결 할 디이바이스를 선택 하고, 연결에 성공 하면 Connected: Device Name(예: HC-06) 메세지가 표시 된다.
    • 휴대폰과 개발 보오드 사이의 문자 통신 실험
      • Board를 PC의 USB Port에 접속 한다.
      • 휴대폰과 개발 보오드 사이의 문자 통신 실험 프로그램(AvrStudio 4 개발 환경) 예: cho_uart_bluetooth_basic.zip
      • cho_uart_bluetooth_basic.zip or ms7_uart_bluetooth_basic.zip 파일을 Download하여 압축을 해제하고 Project를 Build 한다.
      • cho_uart_bluetooth_basic.hex or ms7_uart_bluetooth_basic.hex를 개발 보드에 Upload 한다.
      • PC 장치관리자 -> 포트(COM & LPT) -> Silicon Labs CP210x USB to UART Bridge(장치 이름은 개발 보오드에 따라 다르게 표시 됨)의 포트 번호를 확인 한다.
      • PC에서 터미널 프로그램(Tera Term or OC Console 등)을 실행 하고, 설정 -> 시리얼 포트(E)… -> 시리얼포트 설정 창에서 포트(장치 관리자에서 확인한 번호) 번호, 속도(B): 19200, 데이터(D): 8bit, 패리티(A): none, Stop bit(S): 1 bit 로 설정 한다.
      • Android Phone에서 BlueTerm를 실행 하고, 메뉴 -> Connect device -> Device Name(예: HC-06)을 선택 한다.
      • Connected: Device Name 메시지를 확인 한다.
      • Android Phone의 BlueTerm에서 영문자를 입력 하면 PC의 터미널에 문자가 출력 된다.
      • PC의 터미널 프로그램에서 영문자를 입력 하면 Android Phone의 BlueTerm에 문자가 출력 된다.
    • 휴대폰을 이용한 개발 보오드의 LED 제어 실험
      • 휴대폰에서 LED 제어 명령(문자)을 입력 하면 개발 보오드 상의 LED 가 명령에 따라 동작 한다.
      • 실험에 필요한 설정은 윗 예와 같기 때문에 생략 한다.
      • 휴대폰을 이용한 개발 보오드의 LED 제어 실험 프로그램(AvrStudio 4 개발 환경) 예: cho_bluetooth_led_basic.zip
      • cho_bluetooth_led_basic.zip or ms7_bluetooth_led_basic.zip 파일을 Download하여 압축을 해제하고 Project를 Build 한다.
      • cho_bluetooth_led_basic.hex or ms7_bluetooth_led_basic.hex를 개발 보드에 Upload 한다.
      • LED 제어 명령(문자)
        • S: Turn Off
        • L: Shift Left
        • R: Shift Right
        • B: Blinking

  • DC Motor Car(Two Wheel) 만들기

      • Bluetooth 통신 또는 ESP WebServer(STA mode)를 이용하여 DC Motor Car(Two Wheel)를 제어하는 예 이다.

    • DC Motor car 제어를 위한 구성도

      • 전원 회로 구성 예

      Photo Interrupter 회로 예

      주: Atmega128에 USB – UART를 연결하여 프로그램을 개발 하는 경우에는 USB 5V(P)를 연결하고 USB – UART 가 분리된 상태에서는 3.3V(R) 에 연결한다.

      주: DC Motor controller 는 사용하는 Gate 에 따라 Atmega128과 같은 전원을 연결하여야 하는 경우가 있다.


      DC Motor Car 제어 Web page(ESP-01 모듈) 예

      • Bluetooth 통신 모듈: 휴대폰의 Bluetooth 통신 기능을 이용하여 DC Motor car을 제어하기 위한 모듈
      • ESP-01 모듈: ESP-01 모듈을 WebServer(STA mode)로 이용하여 Internet 환경(휴대폰 또는 노트 북을 이용)에서 DC Motor Car(Two Wheel)를 제어한다.

        • 주: ESP-01 모듈 또는 Bluetooth 통신 모듈 중 하나를 본인의 편의 따라 DC Motor car을 제어에 사용한다.

      • DC Motor 1, DC Motor 2: DC Motor car의 바퀴를 구동하기 위한 DC Motor와 DC Motor 구동 회로

          • DC Motor 속도제어는 Timer1의 Phase Correct PWM Mode를 사용 한다.

          DC Motor 제어 모듈은 "DC Motor 제어를 위한 구성도와 프로그램 예"를 참고 요.

        • DC Motor 1: Output Compare Register 1A(OCR1A Compare match 출력 단자: PB5)를 PWM Duty 제어에 사용 한다.
        • DC Motor 2: Output Compare Register 1B(OCR1B Compare match 출력 단자: PB6)를 PWM Duty 제어에 사용 한다.
      • Servo Motor: 장애물 탐지를 위한 Ultrasonic Sensor의 방향 제어를 위하여 사용한다.

          • Two wheel 제어 Car에서는 방향제어에 Servo Motor를 사용하지 않고 양 바퀴의 속도를 제어하여 방향 전환을 한다.

        • Servo Motor 제어: Output Compare Register 1C(OCR1C Compare match 출력 단자: PB7)를 Servo Motor 회전 각도 제어(PWM Duty 제어)에 사용 한다.
      • 좌,우 방향 표시 점멸등(LED) 제어
        • 좌측 방향 점멸등(LED): PORTF의 PF0를 사용 한다.
        • 우측 방향 점멸등(LED): PORTF의 PF7를 사용 한다.
    • 실험에서 기대하는 목표
      • PWM을 이용한 전력제어(이 예에서는 DC Motor의 속도 제어에 이용 함)의 이해
      • DC Motor 제어회로의 이해
      • Servo Motor 제어의 이해
      • SR04 초음파 거리 센서를 이용한 거리 측정 기술의 이해
      • Timer interrupt(일정 시간 간격으로 실행하여야 하는 측정과 제어에 이용)의 이해
      • 제어명령을 실행 하는 Command function 작성에 대한 이해
      • Bluetooth 통신 또는 ESP WebServer( ATmega128 <-> 휴대폰)을 이용한 제어에 대한 이해
    • 실험을 위한 회로 구성
      • AVR 보드와 DC motor controller 연결
        • AVR 보드 OC1A(PB5): DC Motor 1 Driver 모듈 Enable(DC Motor 1 의 회전 속도 제어) 단자
        • AVR 보드 PORTG(PG0): DC Motor 1 Driver 모듈 Dir(DC Motor 1 의 회전 방향 제어) 단자
        • AVR 보드 OC1B(PB6): DC Motor 2 Driver 모듈 Enable(DC Motor 2 의 회전 속도 제어) 단자
        • AVR 보드 PORTG(PG1): DC Motor 2 Driver 모듈 Dir(DC Motor 1 의 회전 방향 제어) 단자
        • DC Motor Driver 모듈 제어회로 VCC: AVR 보드 VCC
        • DC Motor Driver 모듈 GND 단자: AVR 보드 GND
        • Motor 구동 전원 VDD: DC Motor 구동 전원은 모터에 따라 적절한 전원(전압과 전력)을 선택하여야 한다.
        • Motor 구동 전원 GND: DC Motor Driver 모듈의 GND
      • Servo Motor 제어회로 연결
        • Servo Motor PWM 신호 단자: AVR 보드 OC1C(PB7)
        • Servo Motor 구동 전원 VDD: Servo Motor 구동 전력이 큰 경우 별도 전원이 필요 할 수도 있다.
        • Servo Motor GND: AVR 보드 GND
      • SR04 초음파 거리 센서 제어회로 연결
        • AVR 보드 PE3: SR04 초음파 거리 센서 Trigger Pulse Output Pin
        • AVR 보드 PE4: SR04 초음파 거리 센서 Echo Pulse Input Pin
        • SR04 초음파 거리 센서 VCC: AVR 보드 VCC
        • SR04 초음파 거리 센서 GND 단자: AVR 보드 GND
    • 실험 방법
      • 아래 Atmega128에 설치하는 DC Motor car control 프로그램 중 본인에게 적합한 프로그램을 다운로드하여 Atmega128에 설치한다.
      • ESP WebServer를 이용하는 경우 아래 ESP에 설치하는 WebServer(STA mode) 프로그램 중 본인에게 적합한 프로그램을 다운로드하여 ESP-01에 설치한다.
      • Bluetooth 통신 모듈을 사용하는 경우

          • 휴대폰에서 블루투스 통신 앱(Apps)(예: Blue Term, BlueTooth Srial Controller 등)을 사용하여 아래 명령을 DC Motor car에 전송하는 방식으로 제어 한다.

        • 휴대폰에서 블루투스 모듈 연결 하기: "Android Bluetooth 환경을 이용한 AVR Controller 제어"를 참고 할 것
          • 블루투스 통신에 사용할 앱(Apps)(예: Blue Term, BlueTooth Srial Controller 등)을 실행 한다.
          • Connect device 명령을 실행 하면 연결 가능한 디이바이스가 표시 된다.
          • 연결 할 디이바이스를 선택 하고, 연결에 성공 하면 Connected: Device Name(예: HC-06) 메세지가 표시 된다.
      • DC Motor car 제어 명령

          • 정지 상태에서 "U" 명령을 실행하면 Start 명령이 자동으로 실행 된다.

        • U: Speed Up
        • D: Speed Down
        • C: Go Straight
        • L: Turn Left
        • R: Turn Right
        • F: Forward
        • B: Backward
        • <: Turn Left Flashing
        • >: Turn Right Flashing
        • S: Stop

          • 정지 상태에서 "U" 명령을 실행하면 Start 명령이 자동으로 실행 된다.


  • 후륜 구동 DC Motor car
    • 후륜 구동 DC Motor car 구성도
      • Bluetooth 통신 모듈: 휴대폰의 Bluetooth 통신 기능을 이용하여 DC Motor car을 제어하기 위한 모듈
      • DC Motor 1, DC Motor 2: DC Motor car의 바퀴를 구동하기 위한 DC Motor와 DC Motor 구동 회로

          • DC Motor 속도제어는 Timer1의 Phase Correct PWM Mode를 사용 한다.

          DC Motor 제어 모듈은 "DC Motor 제어를 위한 구성도와 프로그램 예"를 참고 요.

        • DC Motor 1: Output Compare Register 1A(OCR1A Compare match 출력 단자: PB5)를 PWM Duty 제어에 사용 한다.
        • DC Motor 2: Output Compare Register 1B(OCR1B Compare match 출력 단자: PB6)를 PWM Duty 제어에 사용 한다.
      • Servo Motor: DC Motor car의 전륜(앞 바퀴) 방향 제어를 위한 Servo Motor

          • Two wheel 제어 Car에서는 방향제어에 Servo Motor를 사용하지 않고 양 바퀴의 속도를 제어하여 방향 전환을 한다.

        • Servo Motor 제어: Output Compare Register 1C(OCR1C Compare match 출력 단자: PB7)를 Servo Motor 회전 각도 제어(PWM Duty 제어)에 사용 한다.
      • 좌,우 방향 표시 점멸등(LED) 제어
        • 좌측 방향 점멸등(LED): PORTF의 PF0를 사용 한다.
        • 우측 방향 점멸등(LED): PORTF의 PF7를 사용 한다.
    • 후륜 구동 DC Motor car 제어 프로그램(Microchip Studio 개발 환경): cho_bluetooth_car_DC_motor_servo.zip

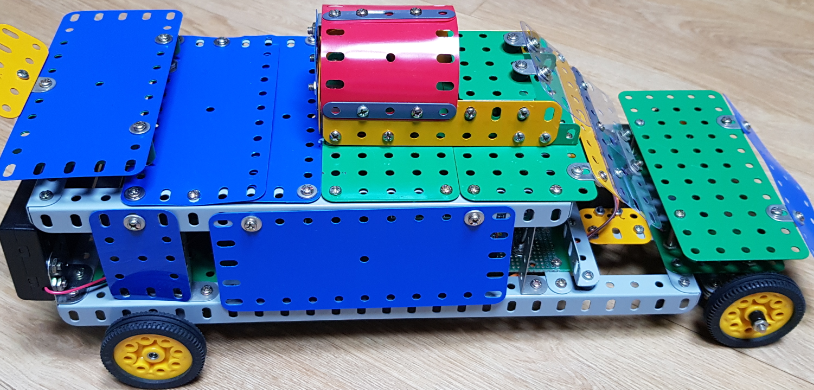

    • 제작한 후륜 구동 DC Motor car 예
    • 실험 방법은 위 Two wheel 제어 DC Motor car와 유사하기 때문에 생략함.
